Если вы работаете со стальными трубопроводными системами — особенно с теми, которые эксплуатируются под давлением, — вы прекрасно понимаете, насколько важны надёжные гидростатические испытания.
В этой статье мы подробно рассмотрим полный процесс работы с гидростатической испытательной машиной для стальных труб: от первоначальной подготовки и настройки оборудования до проведения испытаний, финальной проверки и оформления документации.
Независимо от того, работаете ли вы в производстве, службе качества или техническом обслуживании, данное руководство поможет вам выполнять повторяемые и достоверные испытания.

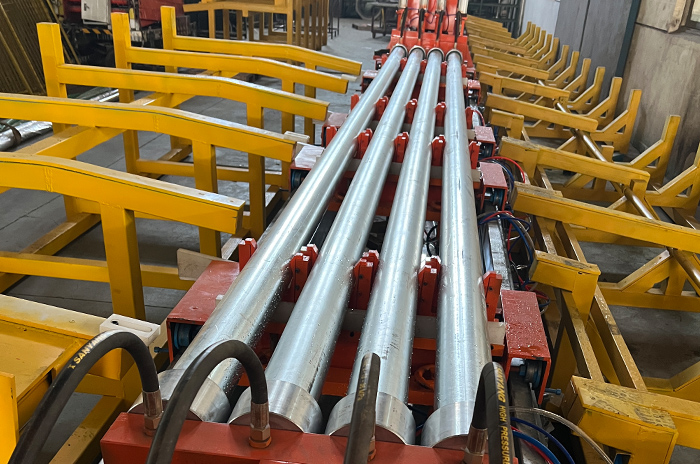

1. Подготовка и настройка оборудования
Перед запуском машины необходимо выполнить ряд ключевых подготовительных операций:
-
Убедитесь, что испытываемый участок стальной трубы чистый, без загрязнений, сварные швы выполнены корректно, а все соединения надёжно затянуты.
-
Проверьте правильность установки гидростатической испытательной машины: шланги, насос высокого давления, манометры/датчики давления, линии заполнения и стравливания воды.
-
Подготовьте качественную испытательную воду (например, для систем из нержавеющей стали настоятельно рекомендуется использовать очищенную или обработанную воду).
-
Перед повышением давления полностью удалите воздух из трубы. Наличие воздушных карманов может привести к искажению результатов испытаний.
-
Проверьте калибровочные сертификаты манометров и регистрирующих приборов — это обеспечивает точность измерений и трассируемость данных.
На этом этапе вы закладываете основу испытания: качественная подготовка означает меньше неожиданных проблем в процессе.
2. Заполнение трубы и удаление воздуха
После завершения настройки приступают к заполнению трубопровода водой и удалению воздуха:
-
Подключите насос заполнения и начинайте медленно подавать воду в трубу до её полного заполнения.
-
Откройте вентиляционные (дренажные) клапаны в верхних точках системы, чтобы обеспечить выход всего воздуха. Как указано в одном из отраслевых руководств:
«В верхних точках должны быть предусмотрены вентиляционные отверстия для удаления воздушных карманов при заполнении системы». -
При необходимости контролируйте объём заполнения, температуру воды и температуру окружающей среды — эти параметры важны для корректной оценки условий испытания.
После того как вы убедились, что весь воздух удалён и система полностью заполнена, закройте вентиляционные клапаны и подготовьтесь к нагнетанию давления.

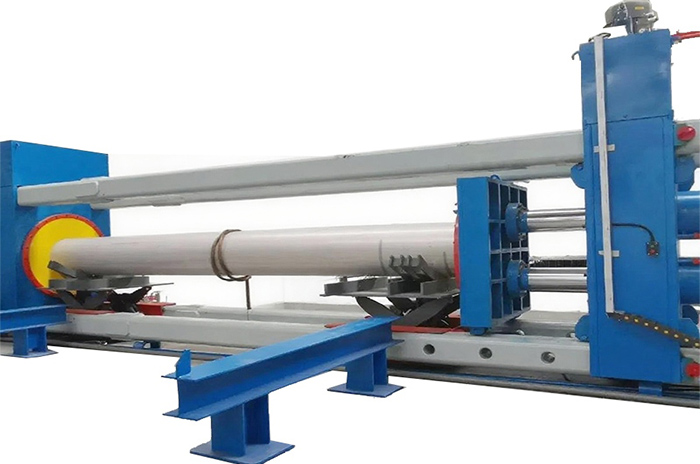

3. Создание испытательного давления
На этом этапе гидростатическая испытательная машина выполняет свою основную функцию.
-
Плавно повышайте давление до требуемого испытательного значения, которое обычно превышает рабочее давление (например, 1,5 × расчётного давления), чтобы подтвердить запас прочности.
-
При необходимости увеличивайте давление поэтапно — особенно при испытании длинных трубопроводов или труб большого диаметра. Следите за мгновенными падениями давления и видимыми утечками.
-
После достижения целевого давления удерживайте его в течение заданного времени. Именно в этот период проявляются возможные слабые места.
Типичные параметры выдержки давления:
| Параметр | Типичное значение | Примечание |
|---|---|---|
| Испытательное давление | ~1,25–1,5 × рабочего | Не должно превышать максимальные допустимые значения компонентов |
| Время выдержки | 30 минут – несколько часов | Зависит от диаметра трубы, стандарта и условий эксплуатации |
| Допустимое падение давления | например ≤ 5 psi | Большее падение может указывать на утечку или деформацию |
Именно на этом этапе становится ясно, способны ли труба и соединения работать в реальных условиях эксплуатации.
4. Осмотр во время и после испытания
Контроль и визуальный осмотр играют ключевую роль как во время выдержки давления, так и после её завершения.
-
Во время выдержки: регулярно проверяйте соединения, сварные швы и фланцы на наличие утечек, вздутий или других аномалий.
-
После выдержки: сбрасывайте давление медленно и контролируемо — резкое разгерметизирование может вызвать ударные нагрузки или микроповреждения.
-
Слейте испытательную воду и осмотрите внутреннюю (если доступно) или внешнюю поверхность трубы на предмет деформаций, трещин или следов утечки.
Для систем из нержавеющей стали особенно важно убедиться, что качество испытательной воды было надлежащим, а после испытаний труба была своевременно высушена — это помогает предотвратить коррозию или MIC (микробиологически индуцированную коррозию).
5. Оформление отчётов и документации
Хотя испытательная машина может автоматически регистрировать данные, ключевую ценность имеет корректное оформление результатов.
-
В отчёт следует включать идентификацию трубы, испытательное давление, температуру воды, время начала и окончания испытания, а также график «давление–время».
-
Зафиксируйте любые отклонения (падения давления, обнаруженные утечки, выполненные ремонтные работы).
-
Проведите финальное утверждение ответственным инженером или оператором и сохраните сертификат — это важно для трассируемости, аудитов и подтверждения для заказчиков.
6. Рекомендации для получения наилучших результатов
-
Регулярно проверяйте калибровку и техническое состояние всех измерительных приборов.
-
Избегайте резких колебаний температуры во время испытаний, так как температура напрямую влияет на показания давления.
-
Всегда выполняйте медленный и контролируемый сброс давления.
-
Используйте качественную воду и полностью удаляйте воздух из системы.
-
При серийных испытаниях сравнивайте протоколы — рост падения давления от партии к партии может указывать на системную проблему.
Использование гидростатической испытательной машины для стальных труб — это не просто достижение заданного значения на манометре. Это грамотная подготовка, контролируемое заполнение и нагнетание давления, внимательный осмотр и полное документирование.
Когда каждый этап выполнен правильно, вы получаете уверенность в надёжности трубопроводной системы и одновременно снижаете затраты, риски и потери времени в будущем.
