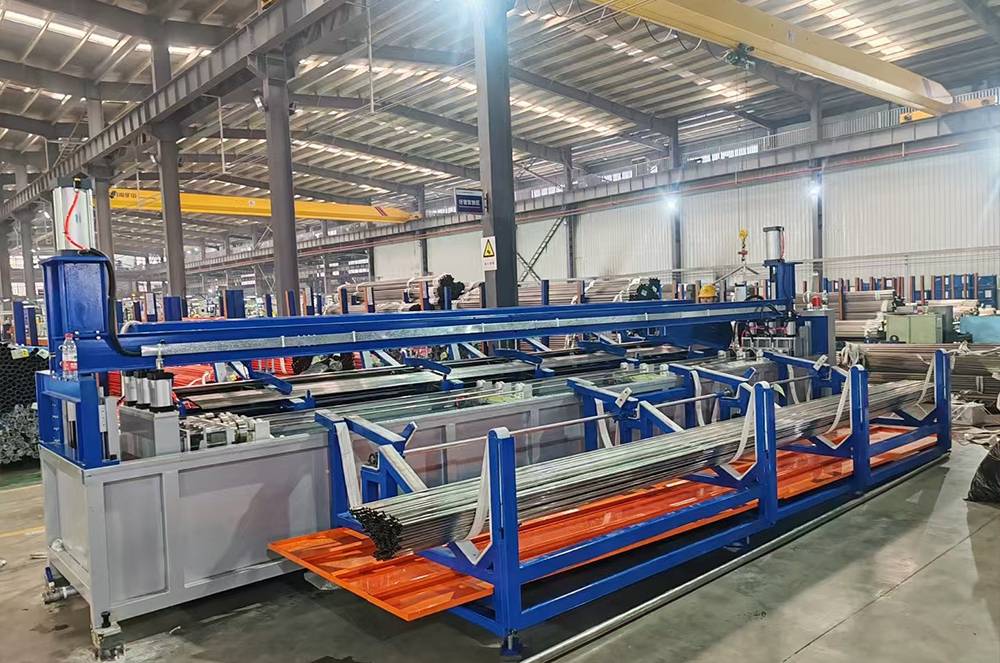

В современном промышленном контроле качества крайне важно проверять пригодность труб под давлением. Высокоточная гидростатическая машина для испытания труб теперь часто включает модуль испытания на воздухонепроницаемость, что позволяет проводить двухрежимные испытания: гидростатическую прочность на основе воды и чувствительное пневматическое обнаружение утечек. Такая двойная функциональность усиливает как гарантии производительности, так и эффективность эксплуатации.
Передовые системы используют цифровое регулирование давления с высокоточным датчиком. Они способны поднимать давление до 150 % от проектного и тщательно контролировать его падение. Ведение журнала в реальном времени позволяет формировать отчёты в форматах, совместимых с системами управления качеством — что важно для проверок и трассируемости.
Такие установки поддерживают гидростатические испытания с заполнением водой и пневматический режим утечек воздуха/азота. Режим воздухонепроницаемости (airtightness) позволяет выявлять даже микроскопические утечки без использования циклов заполнения/слёта воды. Быстрое переключение режимов снижает время сушки и очистки.
Интерменяемые (взаимозаменяемые) уплотнительные приспособления позволяют работать с трубами различных диаметров и форм торцов. Быстросъёмные соединители позволяют оператору менять настройки за считанные минуты. Модульная конструкция также поддерживает несколько параллельных каналов испытаний, каждый из которых работает независимо, что увеличивает пропускную способность.
С применением плунжерных или интенсификационных насосов машины поддерживают постоянное давление в течение удерживаемого времени, избегая колебаний, характерных для диафрагменных систем. Улучшенные материалы уплотнений устойчивы к коррозии и износу, что увеличивает срок службы оборудования даже в суровых условиях.
Интуитивно-понятный сенсорный интерфейс позволяет программировать последовательности испытаний, включая длительность удержания давления, пороги давления и настройки сигналов тревоги. Встроенные меры безопасности, такие как автоматическое выключение при превышении давления, контроль температуры и блокировки от неправильной эксплуатации обеспечивают защиту оператора и надёжность результатов.
Сочетание гидростатического теста и режима воздухонепроницаемости обеспечивает двойную проверку: структурную прочность и герметичность. Такой двойной контроль гарантирует полную соответствие изделия стандартам.
Переход к пневматическому тесту утечек сокращает обработку воды и циклы сушки. Автоматизированные циклы и быстрый сбор данных ещё больше упрощают весь процесс испытаний.
Такие машины обычно поддерживают глобальные стандарты, такие как ISO 1167 и ASTM D1598/D1599, что делает их пригодными для испытания труб из стали, нержавеющей стали и композитных материалов.
Широко применяются в нефтегазопроводах, системах водоснабжения, трубопроводах химических предприятий и в трубопроводах энергетических установок. Подходят как для проверок на производственных линиях, так и для инспекций после модификаций.
Регулярная калибровка: калибровать датчики каждые полгода либо после определённого количества циклов испытаний.
Полная документация: хранить отчёты об испытаниях в форматах PDF или CSV в системе управления качеством (QMS) для готовности к аудиту.
Обучение операторов: проводить практическое обучение операторов, чтобы оптимизировать время циклов и минимизировать ошибки.
Выбор режима испытания: стратегически выбирать между гидростатическим режимом и режимом воздухонепроницаемости в зависимости от потребностей задачи.
Интеграция гидростатического испытания давления и пневматического обнаружения утечек в единой платформе позволяет современным стационарным гидростатическим машинам для испытания труб предложить непревзойдённую точность и универсальность. Выступая в роли полноценной системы воздухонепроницаемости, эта двухрежимная технология обеспечивает как структурную целостность, так и герметичность — позволяя производителям поставлять продукцию высочайшего качества безопасным и эффективным образом.
Ключевые технологии, лежащие в основе продвинутых гидростатических испытаний труб
1. Прецизионное регулирование давления и запись данных
2. Двухрежимное тестирование: гидростатический режим + режим воздухонепроницаемости
3. Модульные приспособления и адаптеры быстрой смены
4. Стабильные насосные системы и технологии уплотнений
5. Умный интерфейс и функции безопасности
Преимущества и сценарии применения
Комплексная оценка целостности
Экономия времени и затрат
Соответствие международным стандартам
Широкие области применения
Лучшие практики внедрения
Заключение
